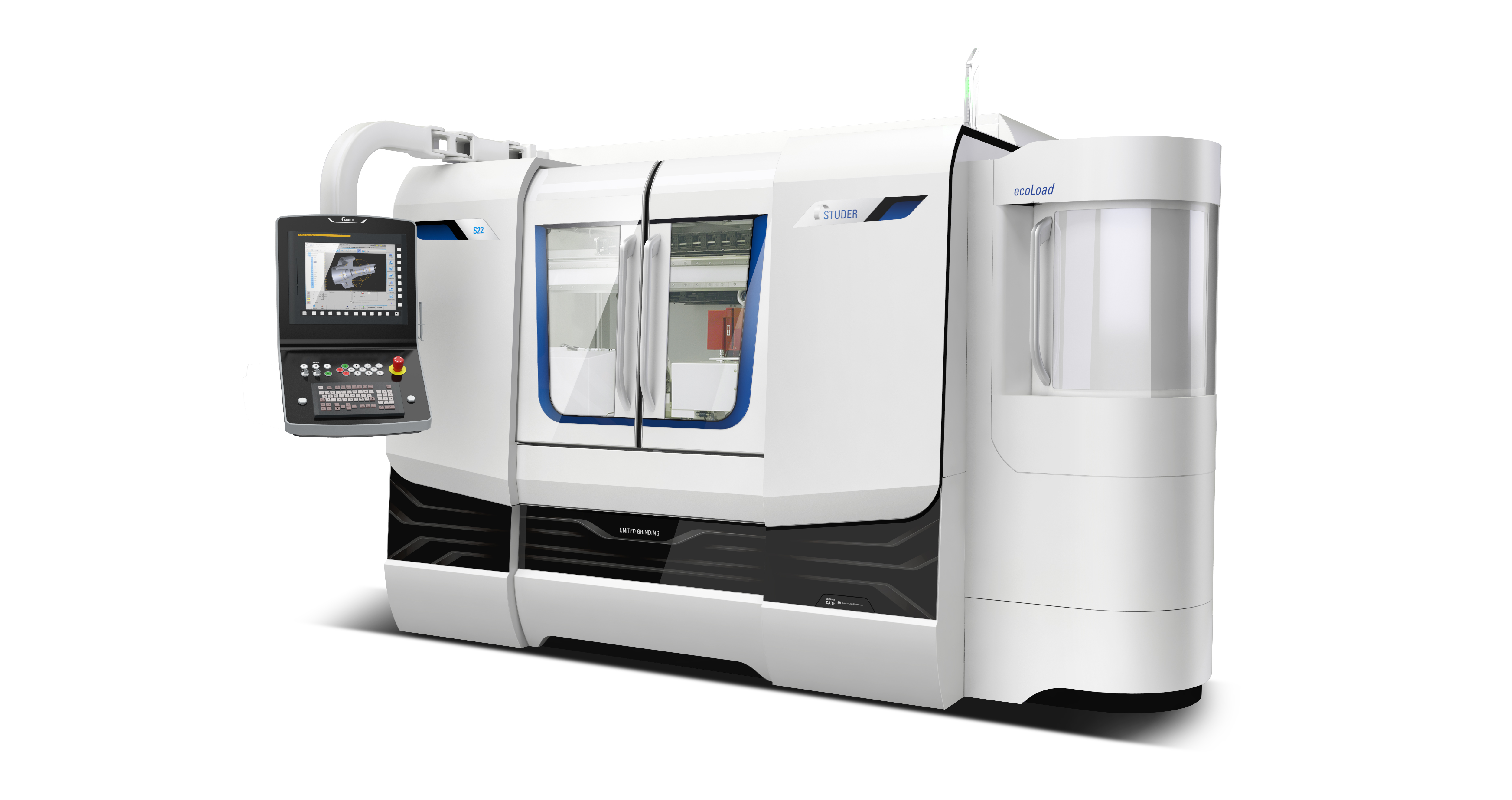

STUDER S22

  數控生產型萬能外圓磨床:為客戶大規模批量加工中型工件(外圓磨削、成型和螺紋磨削)

機床特征簡要說明（Introduction）：

■最大磨削長度 800 mm
■磨削高度 175/225 mm
■砂輪直徑不超過 610 mm
■花崗巖礦物鑄件床身 S103
■交叉滑臺 X:靜液壓直線電機或者滾珠絲杠滾動導軌
■縱向滑臺 Z:靜液壓直線電機或者專利注冊的表層結構和滾珠絲杠導軌
■工件主軸座C軸
■工件主軸承應用設計理念
■其它數控軸，用于砂輪成型
■全封閉機身上包含不同的前壁，便于使用
■整合的裝載設備或稱重傳感器用于從左側、右側或上方裝料和卸料
■各種配件系列
■通過在Fanuc 310i - A上安裝StuderWIN實現簡單編程
■編程軟件StuderGRIND 用于建立磨削和修整程序
■裝載機和外圍設備的標準接口

技術參數：

■主要技術規格：
頂尖距：650mm(根據機床配置可達1100mm)
磨削長度：max.800mm(31.5")
中心高：175/225mm(根據機床配置確定)
最大工件重量：150kg(330lbs)

■橫向滑板-X軸：
最大行程：310mm(12.2")
速度：0.001-15000mm/min(0.00004-590ipm)
分辨率：0.00005/0.00001mm(可選直線電機)

■縱向滑板-Z軸：
最大行程：850mm(33.5")
速度：0.001-30000mm/min(0.00004-1181ipm)
分辨率：0.00005/0.00001mm(可選直線電機)

■砂輪頭架：
電主軸：12.5KW
切入磨削角度：0 deg or 30 deg
回轉角度（可選項）：±9 deg
驅動功率：12.5KW(16.7hp)
外圓磨削砂輪左置/右置：dia.500*80*203(20"*3.15"*8")
砂輪線速度：up to 50m/s(9840sfpm)
主軸轉速：1400-3200rpm

■用于高速磨削的電主軸10.5KW（可選項）
切入磨削角度：0 deg or 30 deg
回轉角度（可選項）：±9 deg or with B-axis
驅動功率：10.5KW(14hp)
外圓磨削砂輪左置/右置：dia 400*40*127（16"*1.5"*5")
砂輪線速度：up to 140m/s(17552sfpm)
主軸轉速：6000-9000rpm

■皮帶驅動主軸7.5KW(液體動壓軸承）
進給角度：0 deg
回轉角度（可選項）：±9 deg
驅動功率：7.5KW(10hp)
外圓磨削砂輪右置：dia 500*80*203（20"*3.15"*8")
砂輪線速度：up to 50m/s(9840sfpm)
主軸轉速：1400-3200rpm

■皮帶驅動主軸15KW(滾動軸承）
切入磨削角度：0 or 15 or 30 deg
驅動功率：15KW(20.5hp)
外圓磨削砂輪右置：dia 610*160*304（24"*6.3"*12")
砂輪線速度：up to 50m/s(9840sfpm)
主軸轉速：1400-3200rpm

■工件頭架：
主軸轉速：1-4000rpm(根據具體選擇的工件頭架確定）
驅動功率：1-3kw(1.3-4hp)
圓度精度MT4:＜0.0004mm(0.000016")
可選項：＜0.0002mm(0.00008")
非圓磨削用C軸：0.0001 deg

■尾架：
配合錐度：MT3(MT4)
套筒行程：35mm(1.37")[60mm(2.3")]
套筒直徑：50mm(1.97")
微調范圍：±40um(0.0016")

■同步尾架：
配合錐度：MT4
套筒行程：90mm(3.54")
套筒直徑：50mm(1.97")
驅動功率：1.6KW(2.2hp)
微調范圍：±40um(0.0016")

■精細磨削用尾架：
配合錐度：MT3
套筒行程：35mm(1.37")
套筒直徑：50mm(1.97")
自動微調范圍：autom.±40um(0.0016")

■數控系統：Fanuc 310iA

■總裝機容量：
總連接負載：Max.47KVA
氣壓：5.5bar(80psi)
機床重量：8500kg(18700lbs)
