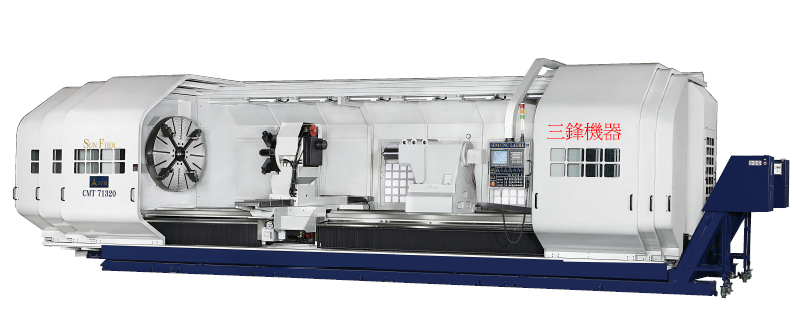

CMT系列技術參數
|
|
項目
|
系列
|
|
CMT71
|
CMT75
|
CMT79
|
|
加工能力
|
床臺旋徑
|
1800 mm (71")
|
1900 mm (75")
|
2000 mm (79")
|
|
鞍座旋徑
|
1300 mm (51")
|
1400 mm (55")
|
1500 mm (59")
|
|
凹口旋徑
|
*2100 mm (82")
|
*2200 mm (86")
|
*2300 mm (90")
|
|
凹口寬度
|
*750 mm (30")
|
|
主軸箱
|
兩心間距離
|
1500 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm, 6000 mm, 7000 mm, 8000 mm
|
|
主軸鼻端
|
A2-15 / *A2-20, A2-28, special
|
|
主軸孔徑
|
153 mm (6")
|
*230 mm (9")
|
*310 mm (12")
|
*406 mm (16")
|
*532 mm (21")
|
|
主軸轉速
|
1-400 rpm
|
1-350 rpm
|
1-300 rpm
|
1-250 rpm
|
1-200 rpm
|
|
主軸變速
|
4
|
2
|
|
鞍座
|
x軸行程
|
1070 mm (42")
|
|
z軸行程
|
1600 mm, 2100 mm, 3100 mm, 4100 mm, 5100 mm, 6100 mm, 7100 mm, 8100 mm
|
|
伺服馬達
|
X:4KW (5.4 HP) Z : 9 KW (12.1 HP)
|
|
快速進給
|
X : 6 m/min (236 ipm) Z : 6 m/min (236 ipm)
|
|
切削進給
|
X/Z: 0.001-500 mm/rev (0.0004" ~20Vrev)
|
|
刀塔
|
刀數
|
H4 / *H6 , V8
|
|
外徑刀尺寸
|
32x32 mm (1-1/4"x1-1/4")
|
|
內徑刀尺寸
|
060 mm (2.3")
|
|
尾座
|
尾座心軸直徑
|
0280 mm (11")
|
|
心軸行程
|
250 mm (10")
|
|
心軸錐度
|
MT NO.7
|
|
馬達
|
連續定格
|
AC 37 KW (50 HP)
|
|
30分鐘鐘即
|
AC 45 KW (60 HP)
|
|
油壓泵浦
|
3.75 KW (5 HP)
|
|
冷卻水泵浦
|
0.75 KW (1 HP)
|
|
床臺
|
床臺寬度
|
1120 mm (44")
|
|
控制
|
控制器
|
FANUC, FAGOR, SIEMENS
|
